W dzisiejszym poradniku skupimy się na jednym z kluczowych, a często niedocenianych komponentów komputera stacjonarnego: zasilaczu. Przedstawię praktyczne, krok po kroku metody diagnostyki i testowania zasilacza, które pomogą Ci rozwiązać problemy ze stabilnością systemu, losowe restarty, a nawet całkowity brak uruchamiania się komputera. Moim celem jest dostarczenie konkretnych narzędzi i wiedzy, abyś mógł samodzielnie zweryfikować, czy to właśnie zasilacz jest winowajcą Twoich problemów.
Skuteczna diagnoza zasilacza PC sprawdź, czy to on odpowiada za problemy z komputerem
- Wymienię najczęstsze objawy wskazujące na uszkodzony zasilacz, takie jak nagłe restarty, brak reakcji na przycisk zasilania, niestabilność systemu, nietypowe dźwięki lub zapach spalenizny.
- Przedstawię metody testowania zasilacza: od programowych (OCCT, HWiNFO64) po sprzętowe (test na spinacz, multimetr, dedykowany tester ATX).
- Podam kluczowe normy napięć ATX (+12V, +5V, +3.3V) z dopuszczalną tolerancją ±5%, które są podstawą do oceny stanu zasilacza.
- Wskażę, kiedy zasilacz kwalifikuje się do wymiany: gdy napięcia są poza normą, występują fizyczne uszkodzenia (np. spuchnięte kondensatory) lub po modernizacji PC.
Komputer niedomaga? Sprawdź, czy to nie wina zasilacza
Z mojego doświadczenia wynika, że nagłe restarty komputera, zwłaszcza pod obciążeniem na przykład podczas intensywnego grania w wymagające tytuły lub pracy w profesjonalnych programach do edycji wideo czy grafiki są najczęstszym i najbardziej frustrującym objawem problemów z zasilaczem. Często towarzyszą temu problemy ze stabilnością systemu, takie jak notoryczne "blue screeny" (BSOD) pojawiające się bez wyraźnej przyczyny, czy zawieszanie się komputera w losowych momentach. Nie można też ignorować problemów z konkretnymi podzespołami, takimi jak karta graficzna, która nie pracuje z pełną mocą, lub dyski twarde, które niespodziewanie się wyłączają lub nie są wykrywane przez system. To wszystko może świadczyć o niewystarczającym lub niestabilnym zasilaniu.
Martwa cisza po wciśnięciu POWER: Kiedy brak reakcji jednoznacznie wskazuje na PSU
Kiedy po wciśnięciu przycisku zasilania komputer pozostaje "martwy" nie uruchamiają się wentylatory, nie słychać żadnych dźwięków, a diody LED pozostają zgaszone jest to bardzo silny sygnał wskazujący na awarię zasilacza. W takiej sytuacji zasilacz po prostu nie dostarcza energii do żadnego z komponentów, co uniemożliwia start systemu. Oczywiście, zawsze warto sprawdzić podstawowe rzeczy, takie jak kabel zasilający czy gniazdko, ale jeśli te są w porządku, niemal na pewno problem leży po stronie PSU.
Słyszysz dziwne piski lub czujesz swąd? Tych sygnałów absolutnie nie wolno ignorować
Nietypowe dźwięki, takie jak piszczenie, buczenie, czy terkotanie, dochodzące bezpośrednio z zasilacza, to sygnały, które powinny natychmiast wzbudzić Twoją czujność. Często świadczą one o problemach z komponentami wewnętrznymi, takimi jak cewki czy kondensatory. Jednak najbardziej alarmującym i niebezpiecznym sygnałem jest zapach spalenizny. Jeśli wyczujesz swąd dochodzący z wnętrza obudowy, a zwłaszcza z okolic zasilacza, musisz natychmiast odłączyć komputer od zasilania. Jest to wyraźny sygnał poważnej awarii, która może prowadzić do uszkodzenia innych podzespołów, a nawet stwarzać zagrożenie pożarowe. W takiej sytuacji dalsze próby uruchamiania komputera są absolutnie niewskazane.
Szybka diagnoza bez wychodzenia z domu: Sprawdź zasilacz za pomocą oprogramowania

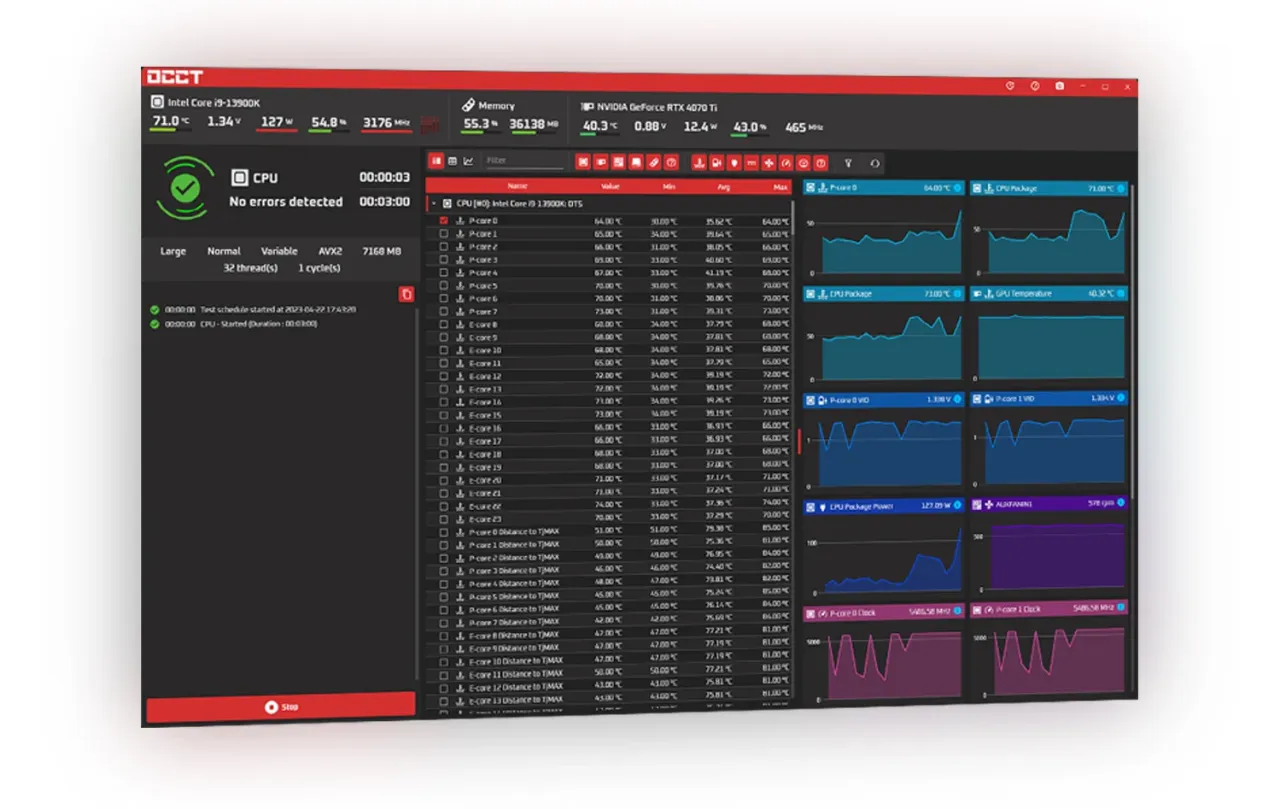

Test obciążeniowy OCCT: Jak wycisnąć siódme poty z zasilacza i co mówią wyniki
Programy takie jak OCCT, ze swoim dedykowanym testem "Power", czy AIDA64 Extreme, są doskonałym narzędziem do symulowania maksymalnego obciążenia procesora i karty graficznej. Celem jest zwiększenie poboru mocy przez te komponenty do granic możliwości, co w konsekwencji obciąża zasilacz. Moja rada: w trakcie trwania takiego testu koniecznie monitoruj napięcia na kluczowych liniach: +12V, +5V i +3.3V. Do tego celu idealnie nadaje się program HWiNFO64, który w czasie rzeczywistym wyświetla odczyty z czujników płyty głównej. Jeśli zauważysz znaczące spadki napięcia poniżej 5% normy, o której opowiem później może to świadczyć o tym, że Twój zasilacz nie jest w stanie dostarczyć stabilnej mocy pod obciążeniem, co jest jasnym sygnałem jego niewydolności.
HWiNFO64 jako Twój detektor problemów: Na które wartości napięć (+12V, +5V) zwrócić szczególną uwagę?
HWiNFO64 to niezwykle przydatne narzędzie, które pozwala na monitorowanie szerokiej gamy parametrów systemu, w tym napięć. Po uruchomieniu programu przejdź do sekcji "Sensors" i poszukaj odczytów napięć z płyty głównej. Szczególną uwagę zwróć na linie: +12V, +5V i +3.3V. Linia +12V jest absolutnie kluczowa, ponieważ zasila procesor i kartę graficzną dwa najbardziej prądożerne komponenty. Stabilne napięcie na tej linii jest fundamentem dla stabilnej pracy CPU i GPU. Wszelkie odchylenia, zwłaszcza spadki poniżej dopuszczalnej tolerancji, mogą prowadzić do niestabilności, restartów czy nawet uszkodzenia podzespołów. Monitoruj te wartości zarówno w spoczynku, jak i pod obciążeniem, aby wychwycić ewentualne wahania.
Ograniczenia testów software'owych: Dlaczego to dobry początek, ale nie ostateczny werdykt?
Muszę jasno podkreślić, że choć testy programowe są niezwykle pomocne i stanowią świetny punkt wyjścia w diagnostyce, nie są one w 100% miarodajne. Dlaczego? Ponieważ programy takie jak HWiNFO64 mierzą napięcia na płycie głównej, a nie bezpośrednio na wyjściu zasilacza. Oznacza to, że na odczyty mogą wpływać inne czynniki, takie jak jakość samej płyty głównej, jej sekcje zasilania czy nawet długość i jakość kabli. Dlatego, choć testy software'owe mogą wskazać na potencjalny problem, nie dają ostatecznego werdyktu. Są dobrym początkiem, ale do pełnej weryfikacji potrzebne będą narzędzia sprzętowe.
Narzędzia w dłoń! Jak przetestować zasilacz poza komputerem

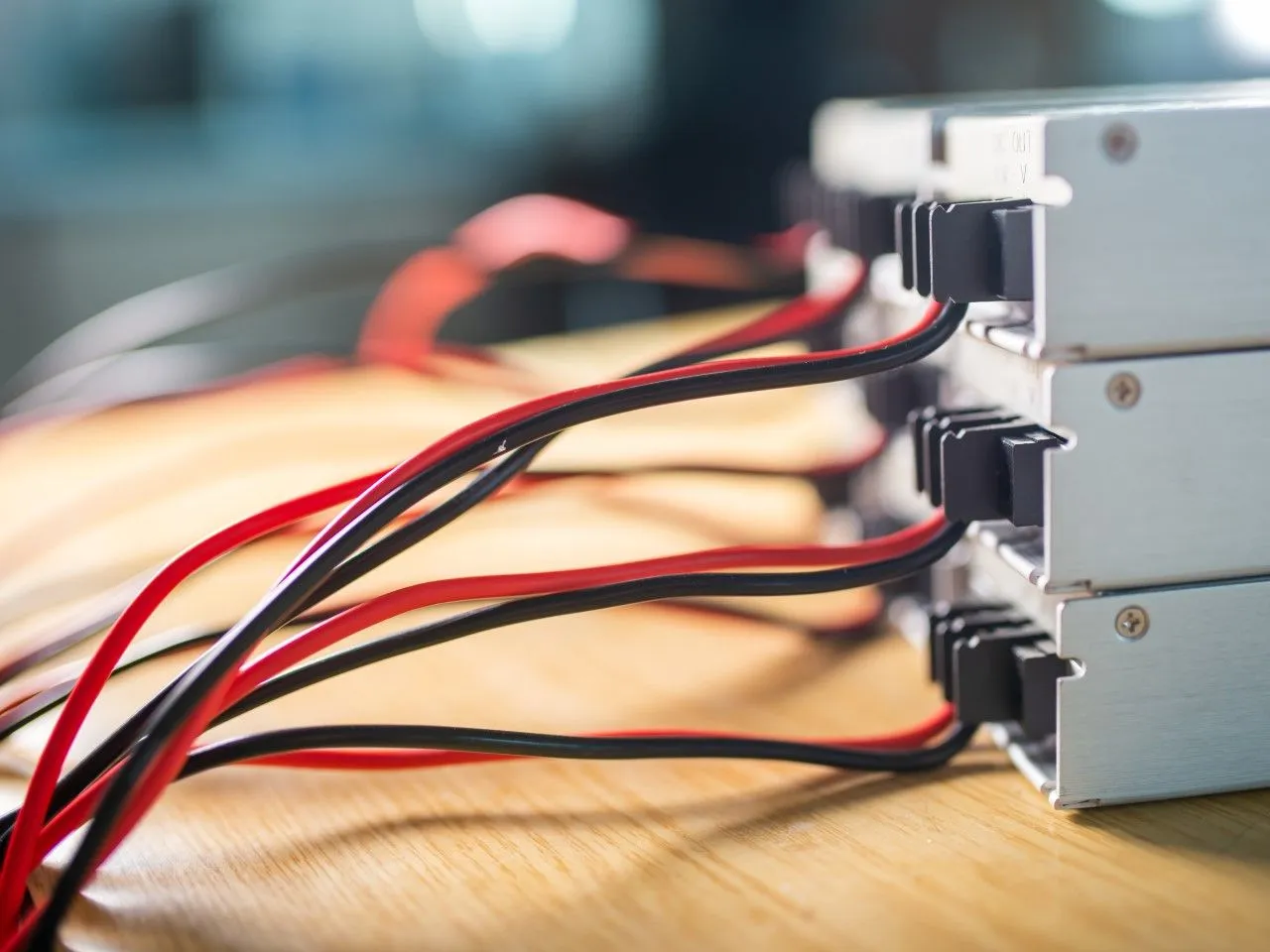

Legendarny "test na spinacz": Prosty sposób, by sprawdzić, czy zasilacz w ogóle żyje
„Test na spinacz” to klasyczna, domowa metoda, którą każdy może wykonać, aby sprawdzić, czy zasilacz w ogóle startuje i czy jego wentylator się kręci. To bardzo podstawowy test, ale często pozwala szybko wyeliminować całkowicie martwy zasilacz. Oto jak go wykonać:
- Upewnij się, że zasilacz jest odłączony od prądu i od wszystkich komponentów komputera. Wyjmij go z obudowy, jeśli to konieczne.
- Znajdź główną wtyczkę 24-pin ATX (tą szeroką, która idzie do płyty głównej).
- Weź zwykły spinacz biurowy (lub kawałek drutu) i delikatnie zmostkuj zielony przewód (PS_ON) z dowolnym czarnym przewodem (GND) w tej wtyczce. Zielony przewód zazwyczaj znajduje się na pozycji 16, a czarne są liczne i łatwe do znalezienia.
- Podłącz zasilacz do prądu. Jeśli zasilacz jest sprawny (przynajmniej w podstawowym zakresie), jego wentylator powinien się zacząć obracać.
- Pamiętaj: Ten test jedynie potwierdza, że zasilacz "żyje" i jest w stanie się uruchomić. Nie dostarcza żadnych informacji o stabilności napięć ani o jego wydajności pod obciążeniem. To tylko pierwszy krok w diagnostyce.
Miernik uniwersalny (multimetr) w akcji: Mierzymy napięcia krok po kroku jak profesjonalista
Jeśli chcesz uzyskać najbardziej wiarygodne wyniki w warunkach domowych, miernik uniwersalny, czyli multimetr, jest Twoim najlepszym przyjacielem. Pozwala on na precyzyjny pomiar napięć bezpośrednio na wyjściu zasilacza. Pamiętaj, że wymaga to podstawowej wiedzy o obsłudze miernika i zachowania ostrożności, ponieważ pracujemy z prądem. Pomiary najlepiej wykonywać zarówno bez obciążenia (po wykonaniu "testu na spinacz"), jak i w trakcie pracy komputera, aby zobaczyć, jak zasilacz radzi sobie pod realnym obciążeniem. To da nam pełniejszy obraz jego kondycji.
Gdzie przyłożyć sondy? Dokładny schemat pomiaru wtyczki 24-pin ATX
Aby poprawnie zmierzyć napięcia multimetrem, musisz wiedzieć, gdzie przyłożyć sondy. Czarną sondę (COM) multimetru zawsze przykładamy do dowolnego czarnego przewodu (GND masa) we wtyczce. Czerwoną sondę przykładamy do odpowiedniego kolorowego przewodu, który chcemy zmierzyć. Dotyczy to wtyczek 24-pin ATX, 4/8-pin EPS (procesor), 6/8-pin PCIe (karta graficzna) oraz SATA (dyski i napędy). Dla wtyczki 24-pin ATX, szczegółowy schemat pinoutu z oznaczeniem kolorów przewodów i odpowiadających im napięć jest niezwykle pomocny. Typowo, żółte przewody to +12V, czerwone to +5V, a pomarańczowe to +3.3V.
Jak interpretować wyniki z multimetru? Normy napięć ATX, które musi znać każdy
Kiedy już wykonasz pomiary multimetrem, kluczowe jest prawidłowe zinterpretowanie wyników. Standard ATX określa dopuszczalne zakresy napięć dla poszczególnych linii. Pamiętaj, że dopuszczalna tolerancja dla wszystkich linii wynosi ±5%. Oto normy, które powinieneś znać:
| Linia napięcia | Dopuszczalny zakres (tolerancja ±5%) |
|---|---|
| Linia +12V | 11.40V - 12.60V |
| Linia +5V | 4.75V - 5.25V |
| Linia +3.3V | 3.135V - 3.465V |
Jeśli Twoje pomiary wykazują napięcia znacząco odbiegające od tych norm, zwłaszcza jeśli są niestabilne i mocno wahają się pod obciążeniem, to jest to jednoznaczny sygnał, że zasilacz kwalifikuje się do wymiany. Niewłaściwe napięcia mogą prowadzić do niestabilności systemu, a w skrajnych przypadkach nawet do uszkodzenia podzespołów.

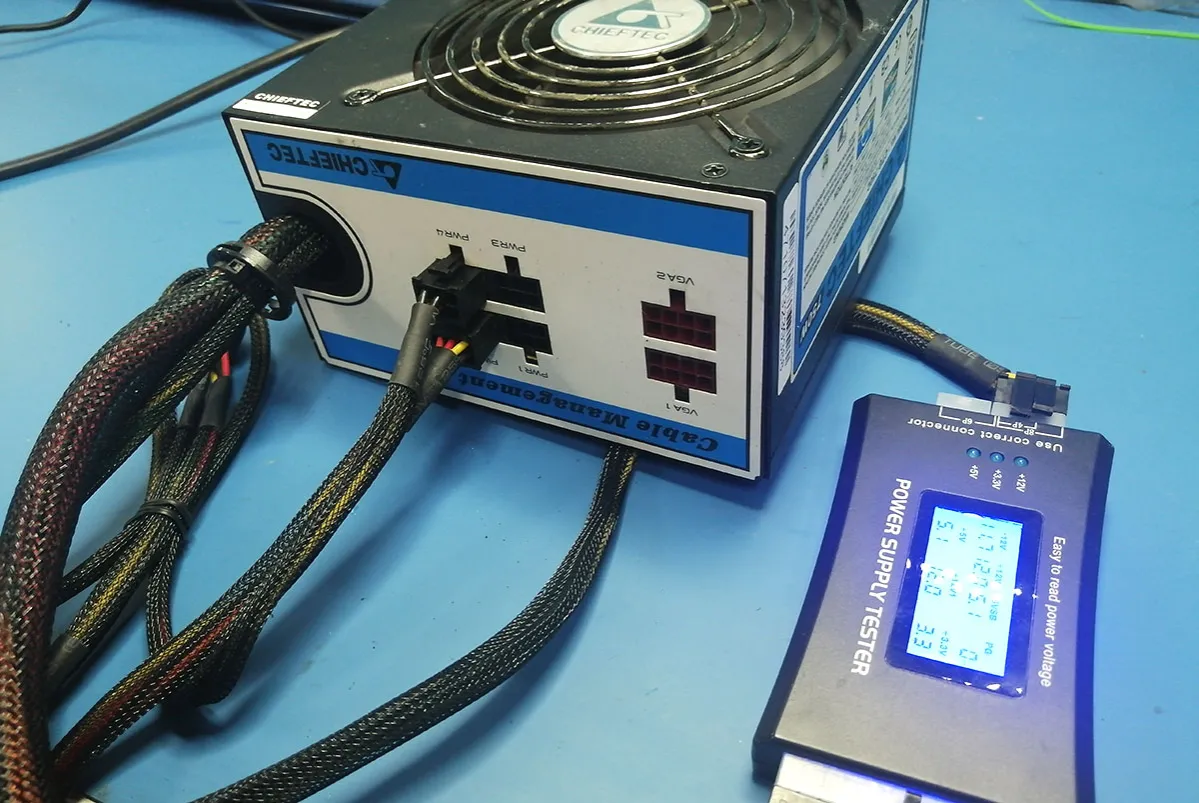

Najprostsza droga do pewnej diagnozy: Cyfrowy tester zasilaczy
Czym jest tester i dlaczego warto go mieć w domowym warsztacie?
Dla osób, które nie czują się pewnie z multimetrem lub po prostu szukają najszybszej i najprostszej metody diagnostyki, cyfrowy tester zasilaczy ATX jest idealnym rozwiązaniem. To niedrogie, dedykowane urządzenie, które podłącza się bezpośrednio do wtyczek zasilacza. Jego główną zaletą jest to, że automatycznie sprawdza wszystkie kluczowe linie napięciowe i informuje, czy mieszczą się one w normie. Moim zdaniem, to absolutny must-have w domowym warsztacie każdego entuzjasty PC, ponieważ pozwala na precyzyjną weryfikację stanu zasilacza nawet początkującym użytkownikom, bez konieczności zagłębiania się w tajniki elektroniki.
Jak poprawnie podłączyć i odczytać wyniki z testera? Instrukcja w 3 krokach
Obsługa cyfrowego testera zasilaczy jest intuicyjna i sprowadza się do kilku prostych kroków:
- Podłączenie wtyczek: Podłącz główną wtyczkę 24-pin ATX do odpowiedniego gniazda w testerze. Następnie, w zależności od modelu testera i potrzeb, podłącz pozostałe wtyczki, takie jak 4/8-pin EPS (procesor), 6/8-pin PCIe (karta graficzna) oraz wtyczki SATA. Upewnij się, że wszystkie wtyczki są solidnie osadzone.
- Uruchomienie i odczyt: Po podłączeniu wszystkich wtyczek podłącz zasilacz do prądu i włącz go (jeśli ma fizyczny włącznik). Tester automatycznie uruchomi się i na wyświetlaczu zacznie pokazywać wartości napięć dla każdej linii. Wiele testerów posiada również diody LED, które zaświecą się na zielono, jeśli napięcie mieści się w normie, lub na czerwono, jeśli jest poza zakresem.
- Interpretacja komunikatów: Dokładnie obserwuj wyświetlacz. Tester zazwyczaj pokazuje wartości dla +12V, +5V, +3.3V, a także dla -12V i +5VSB (standby). Jeśli któraś z wartości jest poza normą, tester zazwyczaj wyświetli komunikat o błędzie (np. "LL" dla zbyt niskiego napięcia, "HH" dla zbyt wysokiego) lub odpowiednia dioda zaświeci się na czerwono. W takiej sytuacji zasilacz jest uszkodzony i wymaga wymiany.
Testy wykonane, co dalej? Kiedy zasilacz nadaje się do wymiany
Napięcia poza normą: Jakie odchyłki dyskwalifikują zasilacz?
Podsumowując nasze testy, najważniejszym kryterium jest stabilność i poprawność napięć. Jeśli pomiary wykonane multimetrem lub dedykowanym testerem zasilaczy konsekwentnie wykazują wartości poza dopuszczalnymi normami ATX (czyli poza zakresem ±5% od nominalnej wartości), zasilacz bezwzględnie kwalifikuje się do wymiany. Równie krytyczne są niestabilne i duże wahania napięć pod obciążeniem, nawet jeśli chwilowo mieszczą się w normie. Taka niestabilność jest często przyczyną losowych restartów i zawieszania się komputera.
Widzisz spuchnięte kondensatory? To znak, że czas na natychmiastową wymianę
Czasami diagnostyka jest znacznie prostsza i bardziej wizualna. Jeśli zdejmiesz obudowę zasilacza (pamiętaj, aby wcześniej odłączyć go od prądu i być świadomym ryzyka, ponieważ w środku mogą być naładowane kondensatory!) i zauważysz fizyczne uszkodzenia, takie jak spuchnięte, wybrzuszone lub wylane kondensatory, to jest to absolutnie jednoznaczny sygnał poważnej awarii. Takie kondensatory tracą swoje właściwości i nie są w stanie prawidłowo filtrować napięcia, co prowadzi do niestabilności lub całkowitego braku działania. W takim przypadku zasilacz wymaga natychmiastowej wymiany, bez dalszych testów.
